　▼ダクトの竪穴区画貫通について  ichippii 23/3/7(火) 19:43
　　　┗Re:ダクトの竪穴区画貫通について  masa 23/3/7(火) 23:45
　　　　　　┗Re:ダクトの竪穴区画貫通について  ichippii 23/3/9(木) 20:09

　───────────────────────────────────────
　■題名 ： ダクトの竪穴区画貫通について
　■名前 ： ichippii
　■日付 ： 23/3/7(火) 19:43
　-------------------------------------------------------------------------

竪穴区画をダクトが貫通する場合

区画貫通部はFDの設置か、SFDの設置どちら何でしょうか？

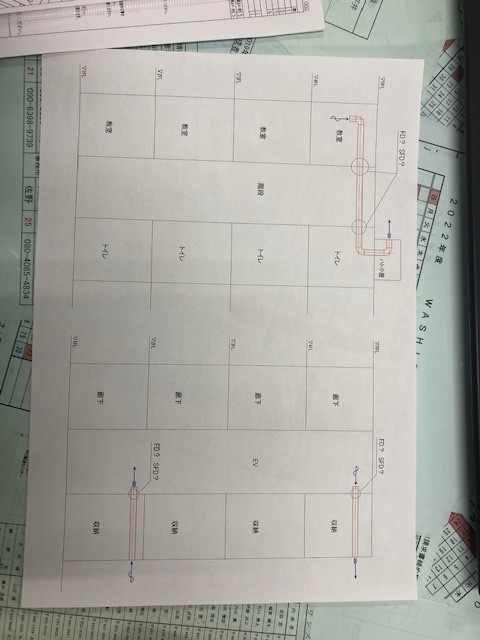

画像ファイルのようなルートです

施工経験者様とか教えてください





【質疑.jpg : 55.1KB】



　───────────────────────────────────────
　■題名 ： Re:ダクトの竪穴区画貫通について
　■名前 ： masa
　■日付 ： 23/3/7(火) 23:45
　-------------------------------------------------------------------------

竪穴区画内に制気口が無い、単独階の排気ダクトの通過だけなら、FD（防火ダンパー）の設置で良いと思います。

SFDを使用する場合は、異なる階で煙の伝搬可能な制気口がある場合、異種用途間で煙の伝搬可能な制気口がある場合です。




　───────────────────────────────────────
　■題名 ： Re:ダクトの竪穴区画貫通について
　■名前 ： ichippii
　■日付 ： 23/3/9(木) 20:09
　-------------------------------------------------------------------------

参考になりました

ありがとうございます



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
