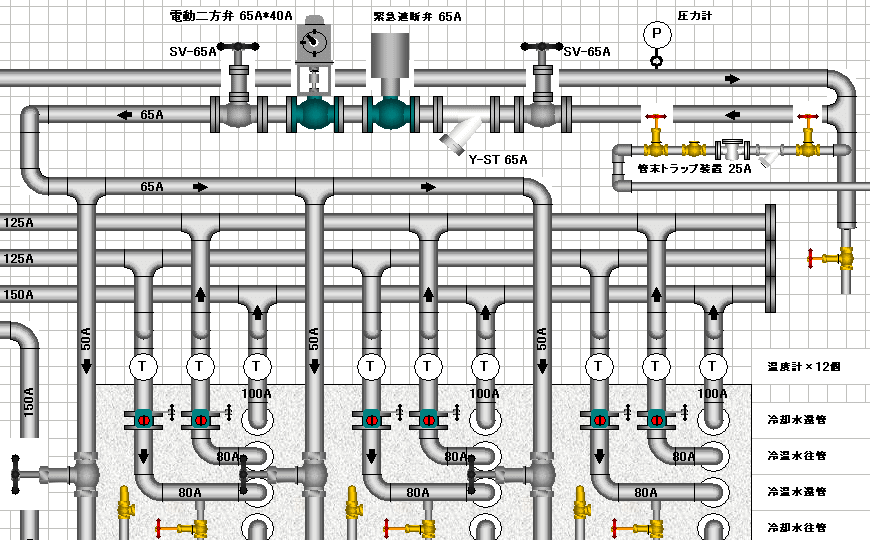

| CADやパソコンの支給されなかった世代の苦肉策です。 エクセルオートシェープ機能だけでの作図ですが 加工図の場合には、大きくしグリッド設定とし 更に自動計算すれば、図面より有効かもしれません。 絵は、システム図として作成したものの一部分です。 単線よりは見栄えがすると思います。  【acp-001.gif : 73.4KB】 |
| 六馬身さん、こんにちは。 とても美しいですね！ ちょっと感動しました。 ３Ｄよりもリアリティがあるかも。 |
| 感動です。（青銅バルブ）早速僕も・・・ |

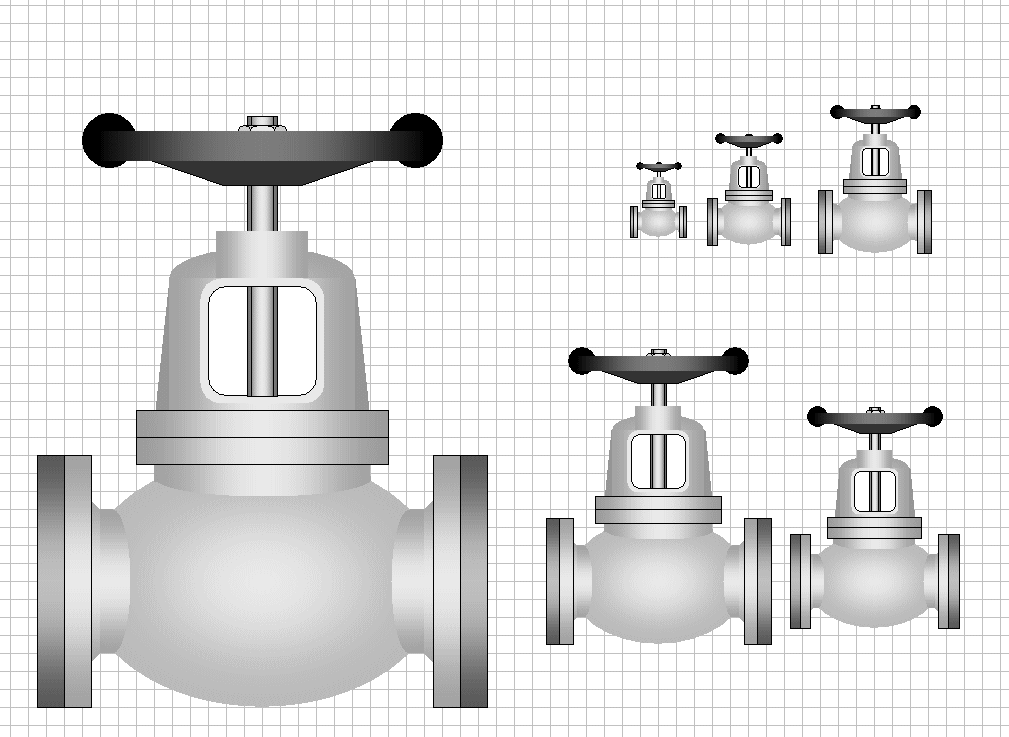

| こつを覚えると、ほとんどの物が作成できます。 自分の体のストレッチは容易ではありませんが、この作図では ストレッチ(伸縮)が非常に簡単です。 A-1サイズでは 横セル列数の制限により大規模なものは書けませんが シンプルにまとめれば 作成可能です。 どちらかというと 加工図や施工要領書向きです。 過去に、機械室の弁装置廻りをこれで作成し、施工図を省略化したりして いました。 弁装置やポンプ廻りの加工図(支給物と加工物の色分け)を業者に渡す時は 喜ばれました。(勿論メールでも可能) 基本パターンを4〜6枚位(溶接とねじ込み)作成しておけば、以降転用可能です。 寸法さえしっかりしていれば問題ありません。 CADと同様に、徐々に作図がレベルアップ(凝る)する可能性もありますが それはそれで、結構楽しいものです。 ただ、ここで紹介しても説明する手段がありません。 参考に 鋳鉄製のバルブ(加工図用)は別途添付レベルです。  【p-010.gif : 74.9KB】 |
| 努力の、結晶体です。 CADで描いた、下手な施工図よりわかりやすいです。 |
| >努力の、結晶体です。 そんなことありません。趣味の世界です。(エクセル邪道の世界) １年ぶりに反応がありましたので、特別に投稿します。 下記添付図のようなものに、寸法と自動計算を組込むとＣＡＤより速く作成 できます。 ＣＡＤの弱点である断面図(弁ハンドルの向き変更等)やデータにないものを 自由に貼り替えれば、簡単です。 平面はＣＡＤにまかせ、この絵は加工図にと。そんなことも可能です。 システムフロー図の作成であれば、ＣＡＤより圧倒的に速く、見やすい漫画 になります。 管の交差処理の必要もありませんし、前後を任意に変更することも容易です。 客先との交渉には複数案作成しておけば、決定までの時間も短縮されるのでは。  【pump.JPG : 76.3KB】 |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
