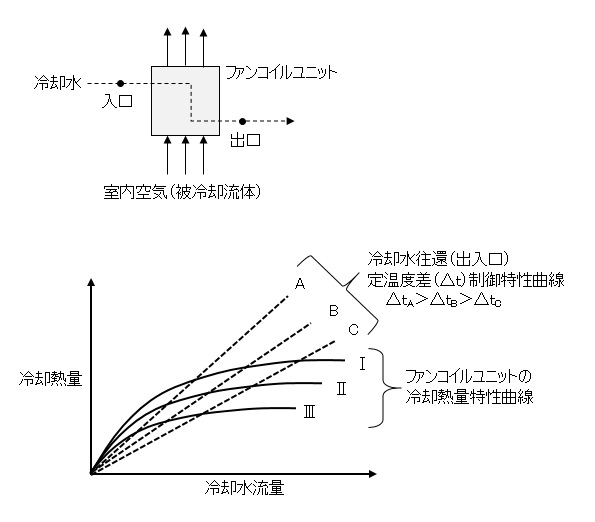

| 「設計のはなし」＃15563への参考資料です。 スレッドでは冷却水還り温度制御となっていますが、 簡単のため、図は冷却水往還温度差制御に関するものとしました。 二種類の特性曲線の交点が操作点になります。  【FCU.jpg : 46.4KB】 |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
