　▼フードの捕捉速度について  yumedora 07/12/11(火) 17:05
　　　┗Re:フードの捕捉速度について  やま 07/12/15(土) 21:27

　───────────────────────────────────────
　■題名 ： フードの捕捉速度について
　■名前 ： yumedora
　■日付 ： 07/12/11(火) 17:05
　-------------------------------------------------------------------------

施工のはなしの、ラーメン屋のはなしから、



ふと思い、ラフですけども計算してみました。



どの程度の捕捉がいいんでしょうか？・・・私にはわかりませんが・・・

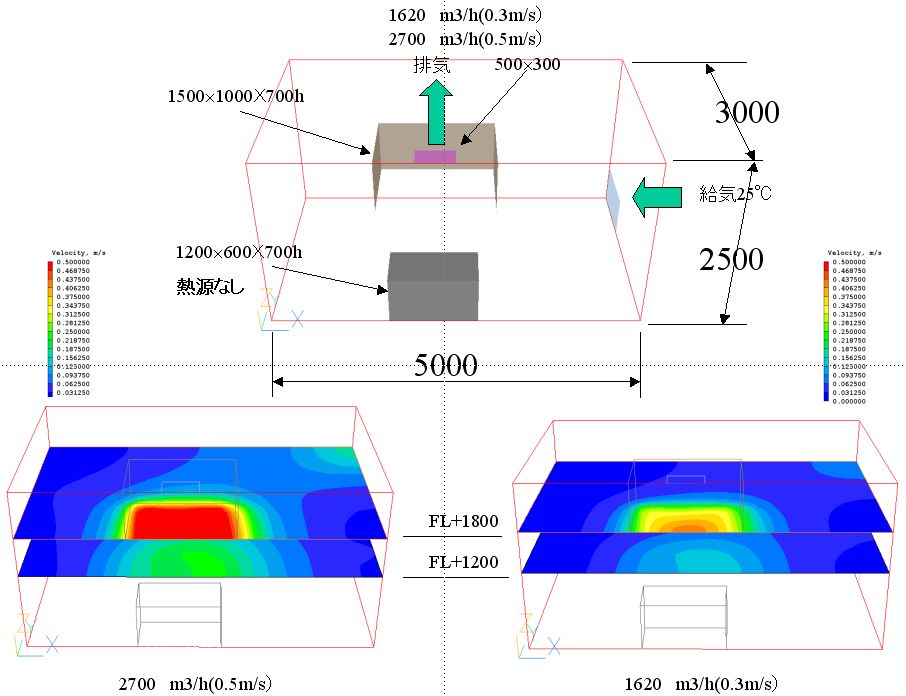

【z-kanki01.jpg : 78.7KB】



　───────────────────────────────────────
　■題名 ： Re:フードの捕捉速度について
　■名前 ： やま
　■日付 ： 07/12/15(土) 21:27
　-------------------------------------------------------------------------

とても興味深く拝見致しました。

設計フード面風速0.5m/sの場合はフード下面一様に設計風速確保されていますが

設計フード面風速0.3m/sの場合は中心部0.4m/s程度〜周囲0.2m/s程度まで等速線

が規則的に分布しているのですね。新たな発見でした。

パラメータとして熱源発熱の入力とラーメン茹麺鍋から発する水蒸気等の与条件

入力可能でしたら、更に興味深い計算結果が再現されるかも知れませんね。



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
