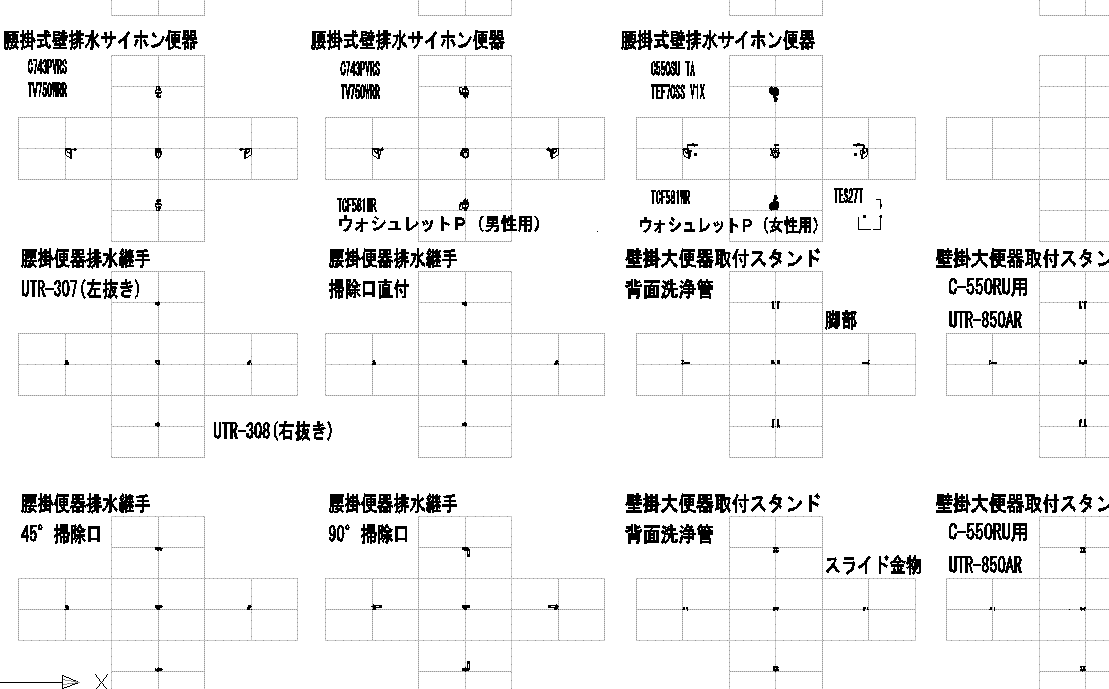

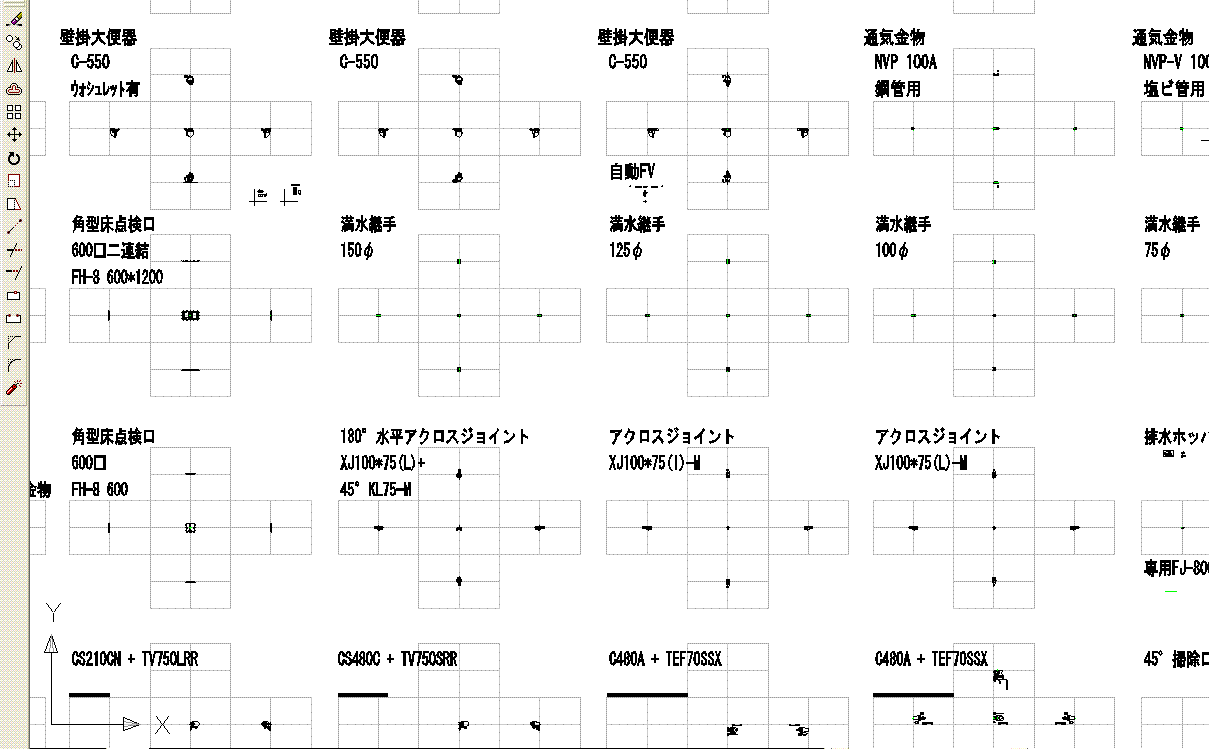

| CAD・IT会議室に話題のあった五面登録図について 衛生編(趣味で作成→実用に至らず) 皆さんがどういった図面登録をしているかまったく知りませんが 自分のパソコンにあるものの一部を紹介します。(Tf@S暦1年未満) 勿論、STEM形式なんてのも知りません。 大量に登録せず あらかじめ違うところで加工する。資料-1.2 やるときは、集中して多量に入力ってとこかな。 必要に応じて、登録図面にコピー。 衛生器具であれば 限りなくシンプルに(余計な線は消去する) 且つ、自分流に細工(二次加工)する。 たとえば、大便器(腰掛型のみ入力していますが)ならば給水にソケットを あらかじめ取付ておく等。隠蔽FVの場合は別途登録しておく。 (これは結構取付位置で注文がありそうかな) 他に アラーム弁廻り 同末端試験弁廻り 水中ポンプ類 ポンプ吐出管(HIVP BV+CV+PG)廻り 排水ホッパー(間接網付)や浸透桝.同トレンチ等 などが登録されています。 これらは主に、工事初期での対応に必要なものかな？ (釜場やシャフトスペース要求等)  【資料-1.GIF : 26.8KB】  【資料-2.GIF : 35.4KB】 |

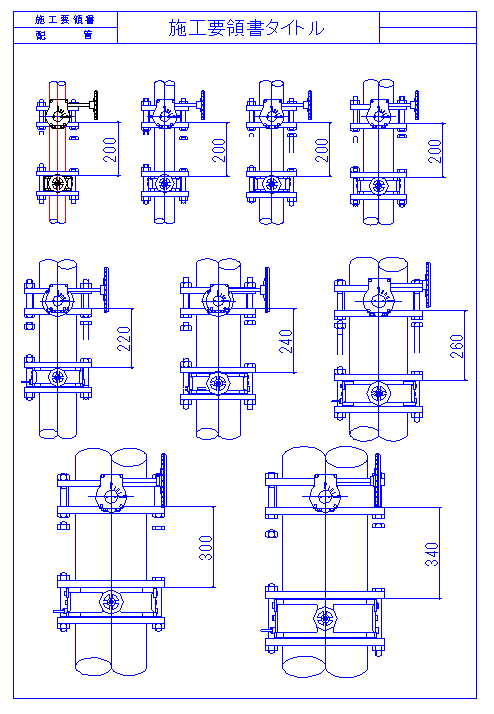

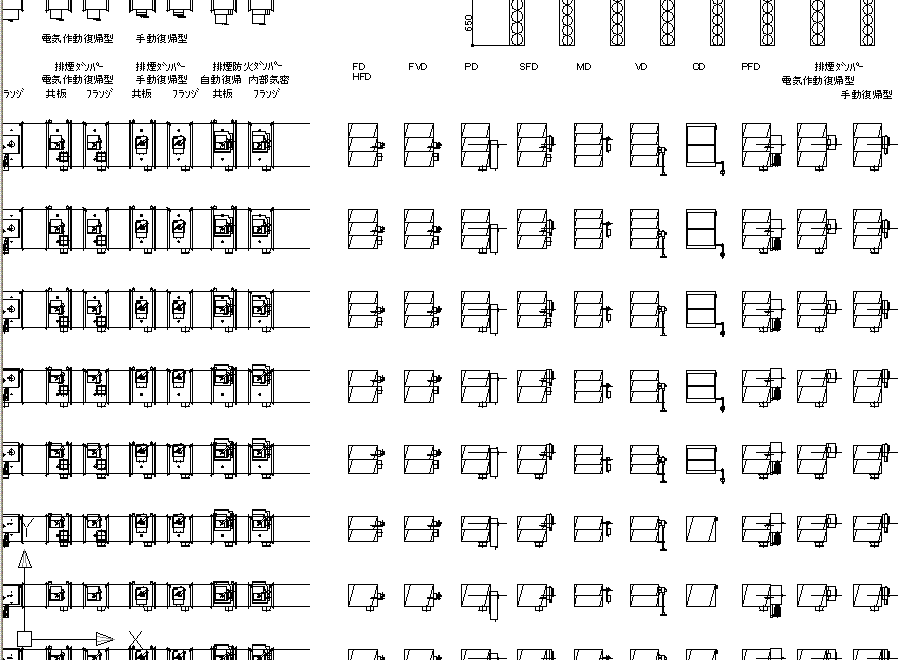

| 空調編 機器は図面確認が第一の為、入力は都度とイメージ。 既に登録されているもの 自動制御のアクティバル弁他 建築防火シャッター(建築では書かないので) 松下耐震送風機(♯2〜♯4.5) 小型のSUS熱交換器(取出管付属) その他(二次元) ダンパー詳細図(必要に応じて貼り付け) 資料-3 施工要領書枠内に納まる参考図類 資料-4 ねじ込み管規格(実寸法)→二次元 他に メーカー・ネット上に無い物を作成してあります。 暇な時(いつも暇なような)に色々な物を加工作成しています。 なんせ、仕事が趣味ですから  【資料-3.GIF : 26.2KB】  【資料-4.GIF : 15.8KB】 |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
