Ｐａｇｅ 84 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 建築設備フォーラムへ ┃ ＩＮＤＥＸ ┃ ≪前へ │ 次へ≫ ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ▼配管サイズと呼称 つなぎの水道屋 08/6/11(水) 19:59 ┣Re:配管サイズと呼称 EM 08/6/12(木) 7:12 ┃ ┗Re:配管サイズと呼称 つなぎの水道屋 08/6/12(木) 19:20 ┗Re:配管サイズと呼称 ゆったか 08/6/12(木) 8:39 ┣Re:配管サイズと呼称 つなぎの水道屋 08/6/12(木) 19:28 ┗Re:配管サイズと呼称 つなぎの水道屋 08/6/13(金) 19:06 ─────────────────────────────────────── ■題名 ： 配管サイズと呼称 ■名前 ： つなぎの水道屋 ■日付 ： 08/6/11(水) 19:59 -------------------------------------------------------------------------

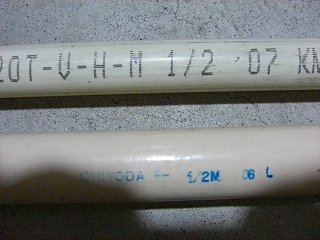

| 写真で1/2と刻印されていますがどちらも、被覆銅管15Ａで外径15.88です。 なので1/2の銅管であっても 給水湯15Ａは1/2で15.88で5分 冷媒配管は1/2で12.7で4分 同じ銅管であっても4分と5分の違いはどの様な解釈なのか、教えていただけないでしょうか。  【PICT0001(7).jpg : 72.5KB】 |
| >同じ銅管であっても4分と5分の違いはどの様な解釈なのか、教えていただけないでしょうか。 冷媒は、空調（冷凍）業界の何分の１かの実寸からきてると思います。 水道は、５分あるのに１/２（４分）と書いてある？の主旨ですね。 たぶん呼称だと思いますが、日水協に聞いてみてはどーですか。 |
| > 冷媒は、空調（冷凍）業界の何分の１かの実寸からきてると思います。 >水道は、 > たぶん呼称だと思いますが、 EMさんが仰るように、 JISで 冷媒管は実寸 水道管は呼称 で表記されていました。 |
| ある本に 空調冷媒用銅管（ＪＩＳ Ｂ ８６０７）の呼び径…そのままで外径寸法（呼び径１インチ＝２５．４ｍｍ） 建築配管用銅管（ＪＩＳ Ｈ ３３００）の呼び径…インチ呼び径（Ｂ）に１／８インチ（３．１７５ｍｍ）を加えた値 と書かれてありました。 ８Ａ、１／４Ｂ＝６．３５＋３．１７５＝９．５２ｍｍ（外径） １０Ａ、３／８Ｂ＝９．５２＋３．１７５＝１２．７ｍｍ（外径） １５Ａ、１／２Ｂ＝１２．７＋３．１７５＝１５．８８ｍｍ（外径） ２０Ａ、３／４Ｂ＝１９．０５＋３．１７５＝２２．２ｍｍ（外径） ２５Ａ、１Ｂ＝２５．４＋３．１７５＝２８．５８ｍｍ（外径） ５０Ａ、２Ｂ＝５０．８＋３．１７５＝５３．９８ｍｍ（外径） １００Ａ、４Ｂ＝１０１．６＋３．１７５＝１０４．７８ｍｍ（外径） 計算してみるとあっていますが、なぜ３．１７５ｍｍを加えてるんでしょうね？ |
| >空調冷媒用銅管（ＪＩＳ Ｂ ８６０７）の呼び径…そのままで外径寸法（呼び径１インチ＝２５．４ｍｍ） >建築配管用銅管（ＪＩＳ Ｈ ３３００）の呼び径…インチ呼び径（Ｂ）に１／８インチ（３．１７５ｍｍ）を加えた値 JIS原案作成団体が ＪＩＳ Ｂ ８６０７は日本冷凍空調学会 ＪＩＳ Ｈ ３３００は伸銅協会 ちなみに、被覆銅管ＪＩＳ Ｈ ３３３０は日本銅センターで銅管はＪＩＳ Ｈ ３３００を使用しているようでした。 >計算してみるとあっていますが、なぜ３．１７５ｍｍを加えてるんでしょうね？ 近いうちに、伸銅協会さんに尋ねてみます。 ゆったかさん情報ありがとうございました。 |
| >なぜ３．１７５ｍｍを加えてるんでしょうね？ JIS H 3300のJIS原案作成団体である伸銅協会さんにお尋ねした所 まず、分数表示が呼称であるのはなぜですか？については 「今までの慣例なので特に意味はありません。」 次に、JIS B 8607では、分数表示も実寸法ですが、区別等される意味なのでしょうか？については 「他のJISと区別をするという以前に、他のJISについて私どもは、関係ないのでわかりません。」 最後に、はじめの質問の追加のようになりますが、JIS H 3300では、分数表示が呼称であるのに対しJIS B 8607は分数表示が実寸法ですが、日本工業規格さんからの指示ですか？については 「それは（呼称について）私どもで決めた事なので、指示等ではないです。」 釈然としないのですがＴＥＬでのやりとりでした。 |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
