Ｐａｇｅ 3187 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 建築設備フォーラムへ ┃ 会議室に戻る ┃ ＩＮＤＥＸ ┃ ≪前へ │ 次へ≫ ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ▼結露温度 りょう 16/9/18(日) 8:17 ┣Re:結露温度 さくら 16/9/18(日) 9:03 ┣Re:結露温度 水道屋の社長 16/9/18(日) 21:15 ┃ ┗Re:結露温度 りょう 16/9/19(月) 1:08 ┗Re:結露温度 masa 16/9/22(木) 15:05 ─────────────────────────────────────── ■題名 ： 結露温度 ■名前 ： りょう ■日付 ： 16/9/18(日) 8:17 -------------------------------------------------------------------------
| 結露温度について(結露するかどうか)わかりません。北海道に50m2程の消火ポンプ室をつくります。室温は常に5℃以上になるようにファンコンベクターを設置します。(5℃以下になると、稼働するようにします。) 屋根、壁の貫流率は0.8W/m2・Kです。断熱材つけます。このときにこの室内が結露するかどうか、結露温度が何度になるかがわかりません。ご教授頂けると助かります。よろしくお願い致します。 |
| 結露温度でなく、露点温度ですね。 室内の壁の表面温度≦露点温度のとき、壁の表面が結露する可能性があります。 露点温度 計算で検索してください。 ちなみに、5℃、60％のときは、－2℃になります。 室内温度と、相対湿度が必要です。 ちなみに壁表面温度を求めるほうが難しいですよ。 参考までに |

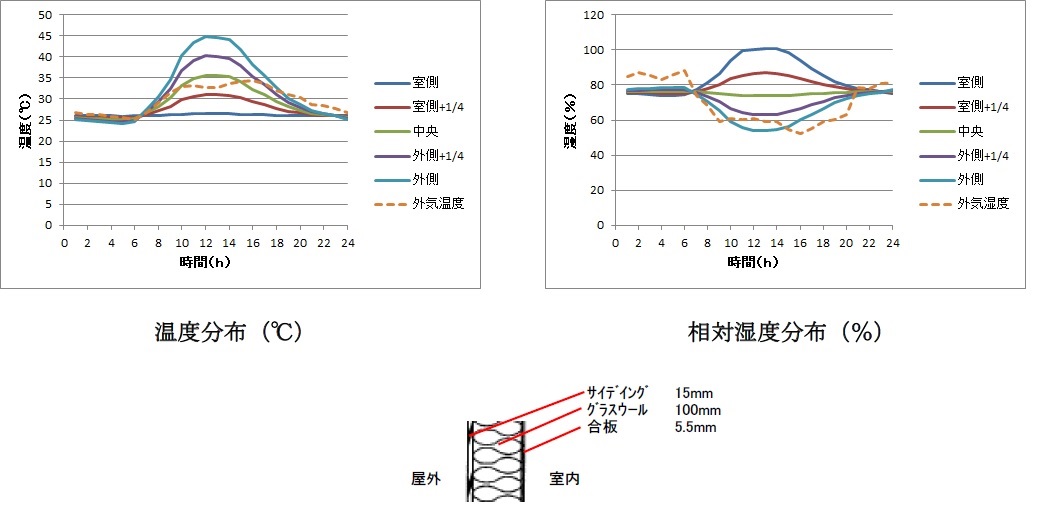

| 参考までに別添に夏型結露の結果を示します。 非定常計算で壁体内の温度・相対湿度を計算し、 室内側の表面温度・相対湿度も計算しています。 壁体は熱容量・湿気容量があるため、時間遅れが伴う 非定常現象となります。 拡張アメダス気象データには湿度もあるため、 時々刻々の温度・相対湿度の計算が可能で、 壁体内のみならず、壁表面の温度・相対湿度も 検討が可能です。  【夏型結露【非定常計算】.jpg : 91.4KB】 |
| ありがとうございます |
| 北海道のどの地域かはわかりませんが、仮に札幌とすると、室温を5℃以上にする必要がある事から、最低気温が5℃未満の11月～4月で検討が必要と思われます。 札幌の11月～4月の絶対湿度は、最高で0.0042kg/kgDAです。 露点温度は1.5℃なので、壁の表面温度が1.5℃以上であれば、表面結露は起きない事になります。 壁・屋根の熱貫流率が0.8W/㎡・Kだとすると、外面熱伝達率＝23W/㎡・K、内面熱伝達率＝12W/㎡・K（屋根：熱流上向き）として、内表面の温度は、室温5℃、外気温－6.4℃として、総合熱貫流抵抗＝(1/23)＋(1/0.8)+(1/12)≒1.377㎡・K/W、内面熱伝達抵抗＝1/12≒0.083㎡・K/W、室内外温度差＝5－(－6.4)＝11.4Kより、内表面温度＝5－(11.4×0.083/1.377）=5-0.687=4.313℃＞1.5℃となります。 したがって、室温5℃を維持出来れば、内表面に結露は生じない事になります。 |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
