Ｐａｇｅ 3811 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 建築設備フォーラムへ ┃ 会議室に戻る ┃ ＩＮＤＥＸ ┃ ≪前へ │ 次へ≫ ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ▼零相変流器に関し 青緑バックパッカー 21/7/16(金) 16:48 ┣Re:零相変流器に関し デンスイ 21/7/17(土) 15:48 ┃ ┗Re:零相変流器に関し 青緑バックパッカー 21/7/21(水) 19:48 ┗Re:零相変流器に関し 管理人(Yoh) 21/7/21(水) 15:07 ─────────────────────────────────────── ■題名 ： 零相変流器に関し ■名前 ： 青緑バックパッカー ■日付 ： 21/7/16(金) 16:48 -------------------------------------------------------------------------

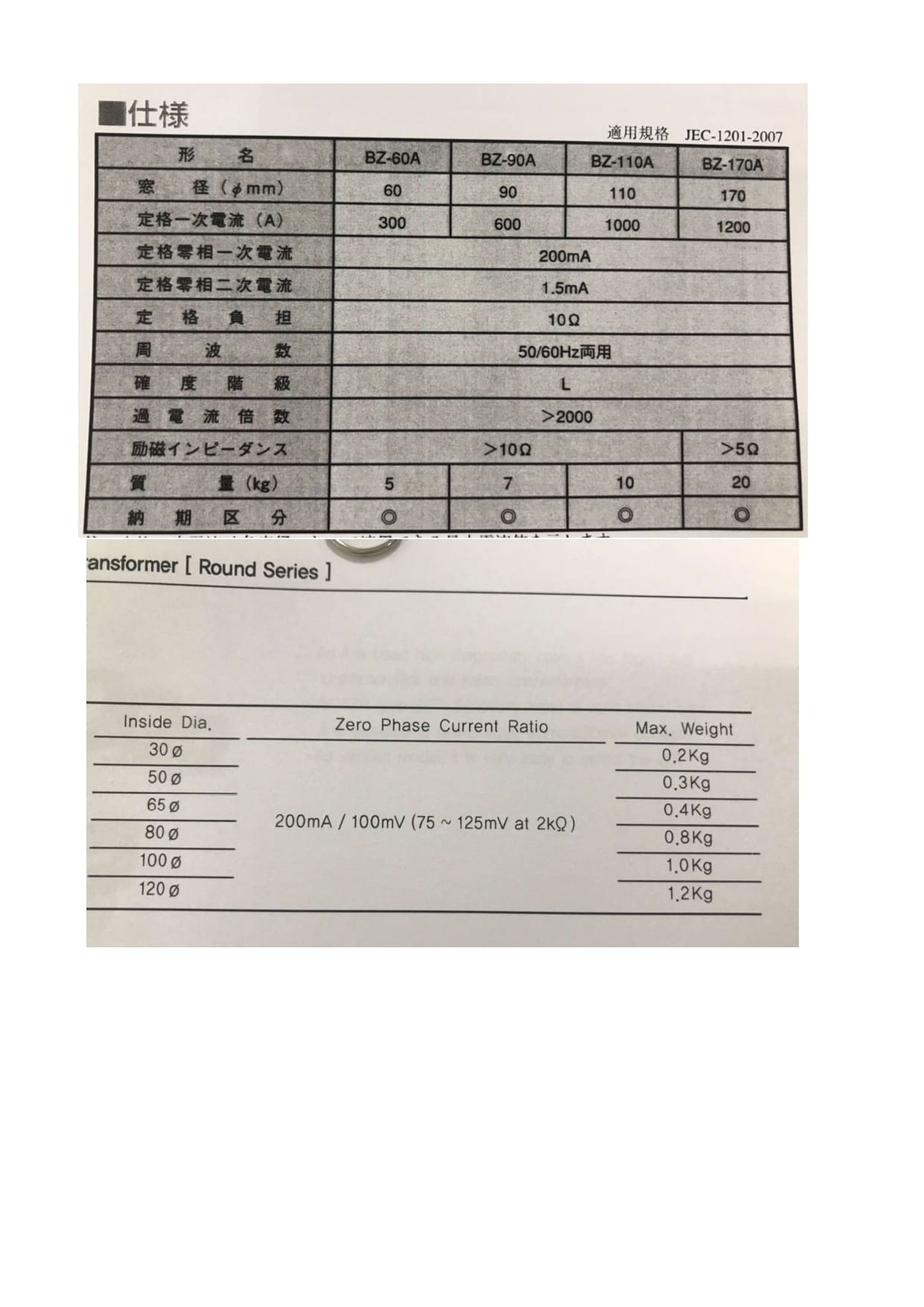

| 零相変流器に関して、 配電盤内の地絡継電器に接続する為に 調べると二種類のタイプが有る事が分かりました。 ①一次側200mA/二次側1.5mA ②200mA/100mV(75ー125mV at 2kΩ） ①は地絡、漏電が発生した電流に対し1.5/200の二次側電流が二次側端子に出る ②は地絡、漏電が発生した電流がそのまま二次側端子に出る この考えで正しいでしょうか。 ご教授よろしくお願いいたします。  【零相変流器.jpg : 116.0KB】 |
| 単なる地絡継電器の負荷抵抗（10Ω、2KΩ）に 応じた起電力を表しているのでは？ と思いますが 如何ですか？ |

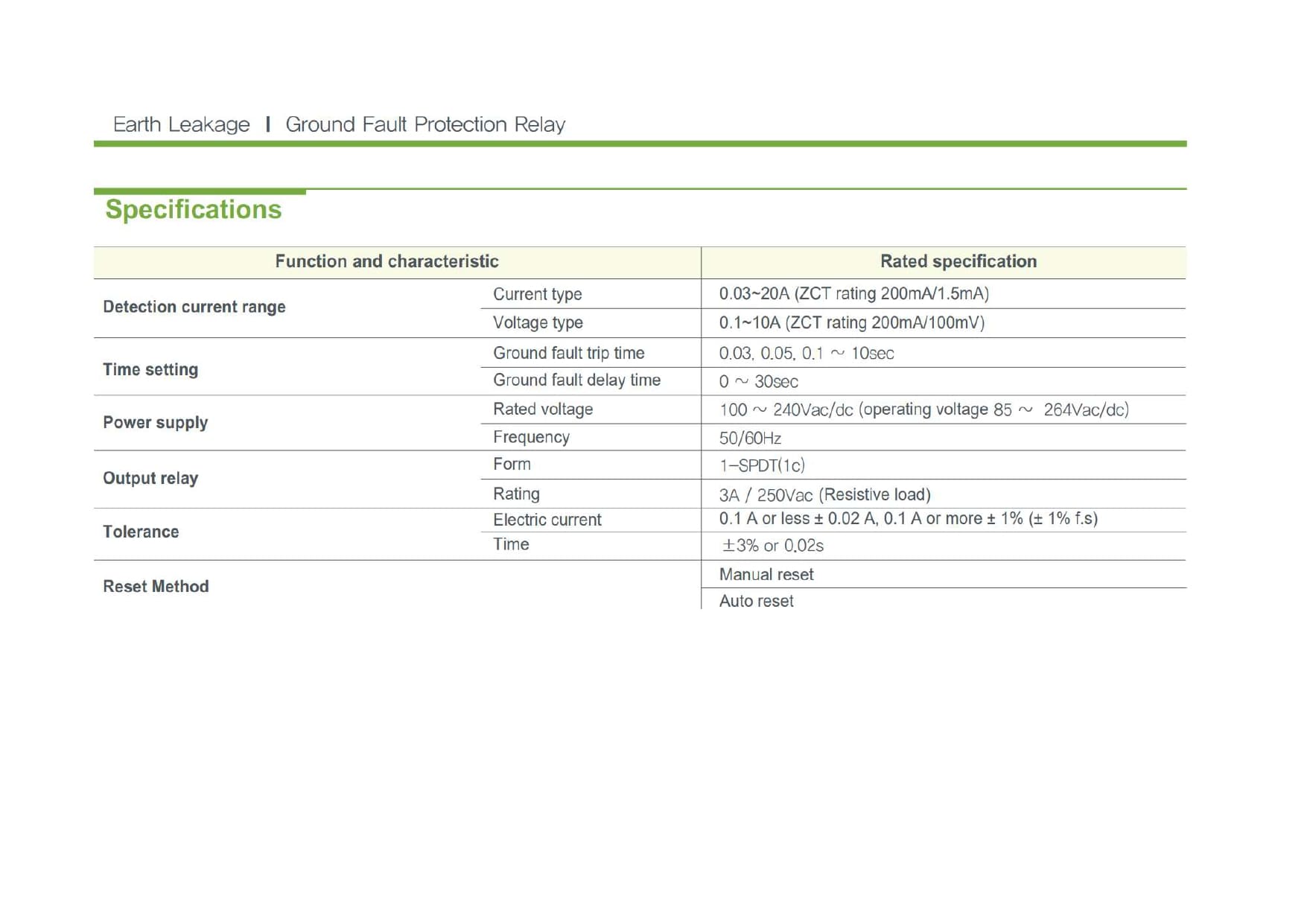

| 調べた所、ZCTには電流タイプと電圧タイプが有るようです。 電流タイプは一次側、二次側の変圧比で二次側に出力される電流がイメージ出来ますが 電圧タイプはどのように検知するのかイメージ出来ないです。 一次側零相電流×不変抵抗＝二次側出力電圧なんでしょうか。  【電流タイプ、電圧タイプ.jpg : 80.1KB】 |
| ＞ 青緑バックパッカー さん レスがついていますので、 確認していれば、返信のレスをお願いします。 （返信が無いと、読んでくれたのかどうか分かりませんので・・・ |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
