Ｐａｇｅ 15 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 建築設備フォーラムへ ┃ ＩＮＤＥＸ ┃ ≪前へ │ 次へ≫ ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ▼図面の表現方法 卒業生 04/12/23(木) 11:20 ┗Re:図面の表現方法 thor 04/12/23(木) 17:52 ┗Re:図面の表現方法 卒業生 04/12/23(木) 18:39 ─────────────────────────────────────── ■題名 ： 図面の表現方法 ■名前 ： 卒業生 ■日付 ： 04/12/23(木) 11:20 -------------------------------------------------------------------------
| 写真は某施設の中央監視室です。(旧い資料です) 上段はエクセルによる概略システム図です。 下段は、CAD(CAPE)によるゾーニング色分図と湿り空気線図(解説付)。 システム図はこの他に10枚程？作成していました。 また、お好みの漫画をぶら下げられるようにもしています。 工事開始より(設計変更含め)作成していましたので、竣工前はあわてていません。 作成した理由 1.設計変更要望書用図面として 2.施工指示書として 3.竣工取扱説明書(A-3版)の絵として 4.監視盤画面の元図として(1と4が最大の目的) 5.取扱説明会のパネルとして⇒そのまま備品になってしまった。 現在は、当然のことながら格段にレベルアップしています。 私はエクセル万能主義者でもありません。 たまたま、自分にＣＡＤが支給されなかったので、手元にあるエクセルで 工夫しただけです。  【kanshishitsu.JPG : 61.4KB】 |

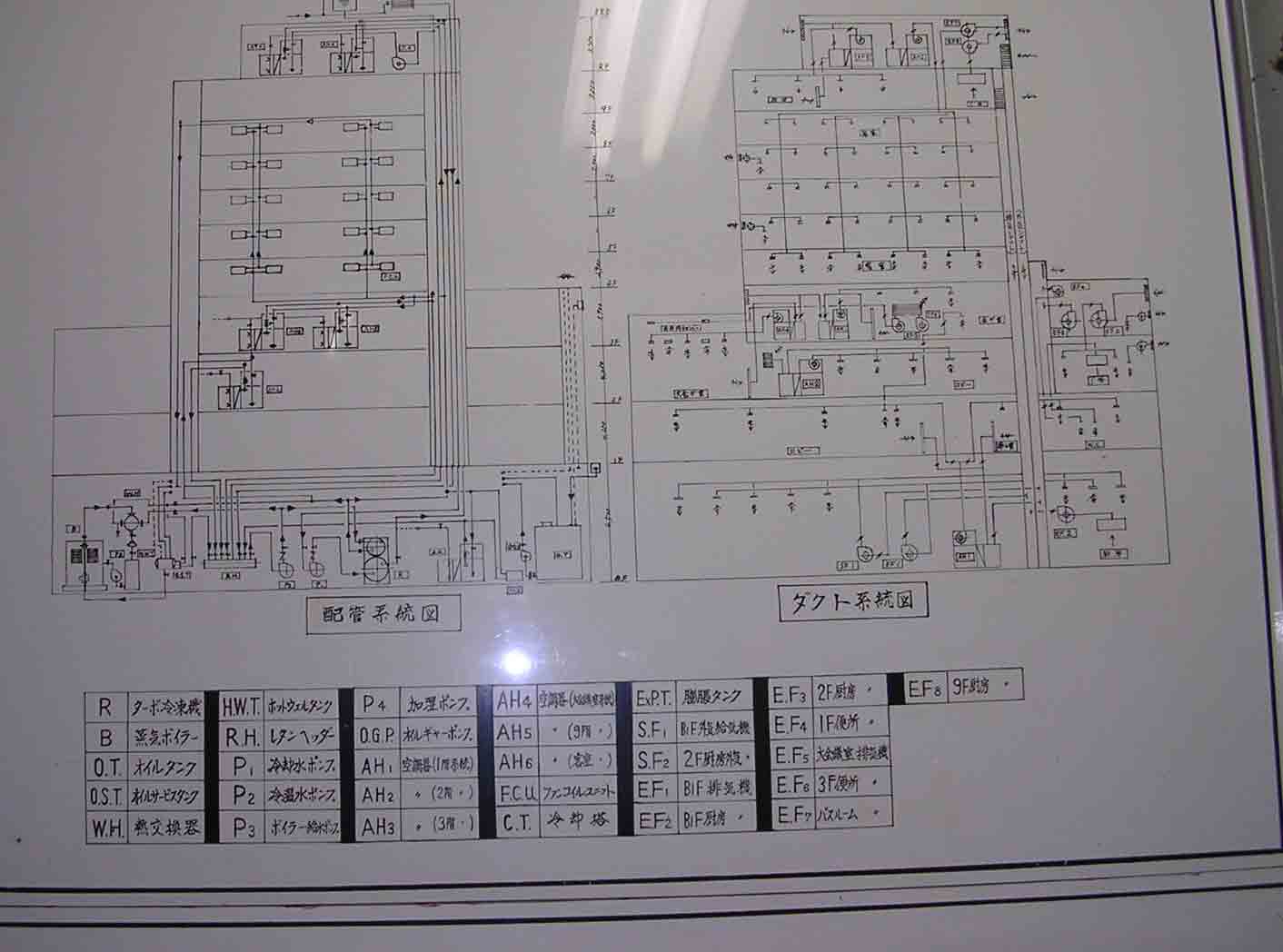

| 夏前に現調した現場で見つけた物です。 モノクロ・手書き→カラー・ＰＣ化 時代は変わった… ちなみにその時の状況は https://www.setsubi-forum.jp/cgi-bin/c-board/data/all/log/tree_361.htm  【system.jpg : 66.9KB】 |
| thorさんも お元気ですね。 もう一つ 紹介します。(つい最近の資料です) 設計前の検討資料用の図面ですが。(お手伝い) これで、五時間くらいかな。大規模な現場でも三日はかかりません。 勿論、管種による着色も可能です。 これ以上の規模の図面は、容量オーバー(80kb)のようで紹介できませんが。 当然、ＣＡＤとエクセルの併用作業が可能です。 このフォト会議室には非常に適正がある(著作権問題無)ので、質問に 任意の絵で解答する事も可能ですが、それは止めておきます。 図面の表現方法(単線以上の作図)に制限はありませんので、エクセルに 限らず、各自のＣＡＤ等で工夫できればと思っております。 プラントでは、アイソメ図的な設計図もありますから。  【sys.GIF : 72.1KB】 |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
