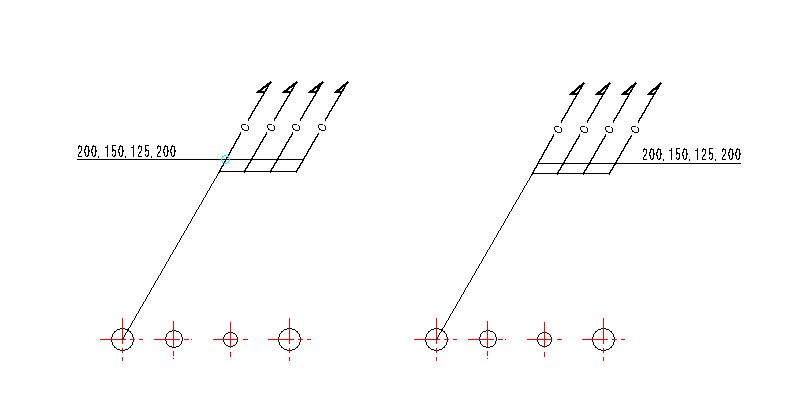

| 配管などの、立ち上げ、立ち下げの記号についてですが、 サイズ等は、どちら側に書くのがよいのでしょうか？  【abc.jpg : 21.3KB】 |
| 決まりはありません！！！ 見やすければいいのです 間違いなく伝わればいいのです 昔、いろいろと図面の描き方を ”教えてくれる”方がおりましたが マスターペーションに過ぎないものでした 書き方のルールはあるものの 結局のところ上記を満たすのが一番大切な事です |
| 参考までに、 北品川さんの流儀では、どう書かれますか？ |
| 管サイズの補助線をもう少し下げます 左、右は他の線に被らないように決めます 基本的には右側ですが・・・。 |
| 元工場設備屋です。 こんな資料がありました。参考までに。 http://www.city.kawasaki.jp/80/80syomu/home/kyuusou/pdf/i07.pdf 蛇足ですが、 現役時代、フローシートを書く際に注意していたことを並べます。 フローは実際のレイアウトを気にせず、 交差箇所を少なくして、わかりやすさを第一に書きました。 補助線の向きや配置はできる限りそろえました。見た目がすっきりします。 書き散らかさず、できるだけグループ分けをします。 グループ間にスペースを作ると、ゆとりのある落ち着いた図面になります。 このあたりは絵（アート）の感性でしょうか。 図面を書き終わったら、書き込んだすべての情報をチェックします。 チェック漏れのないように、チェックの終わった情報にはマークを入れます。 時間に余裕があれば、図面を数日寝かせておいて、 冷えた頭で、もう一度チェックすることも効果的です。 |
| ありがとう、参考にさせてもらいます |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
