　▼Re:流体がフロンガスの場合の調節弁のCv値その1  こてつ 08/4/10(木) 11:52
　　　┣Re:流体がフロンガスの場合の調節弁のCv値その2  こてつ 08/4/10(木) 11:53
　　　┣Re:流体がフロンガスの場合の調節弁のCv値その3  こてつ 08/4/10(木) 11:54
　　　┗Re:流体がフロンガスの場合の調節弁のCv値その4  こてつ 08/4/10(木) 12:04

　───────────────────────────────────────
　■題名 ： Re:流体がフロンガスの場合の調節弁のCv値その1
　■名前 ： こてつ
　■日付 ： 08/4/10(木) 11:52
　-------------------------------------------------------------------------

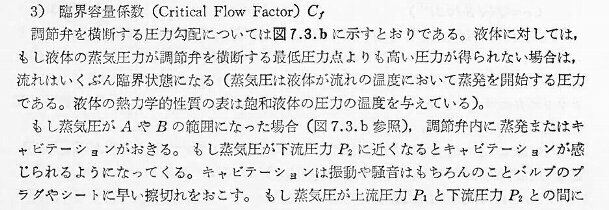

   設計のはなし11396）からの続きです。



出典：配管サイジングハンドブック（工業調査会）


添付画像

【臨海流量係数-1.jpg : 50.0KB】




　───────────────────────────────────────
　■題名 ： Re:流体がフロンガスの場合の調節弁のCv値その2
　■名前 ： こてつ
　■日付 ： 08/4/10(木) 11:53
　-------------------------------------------------------------------------

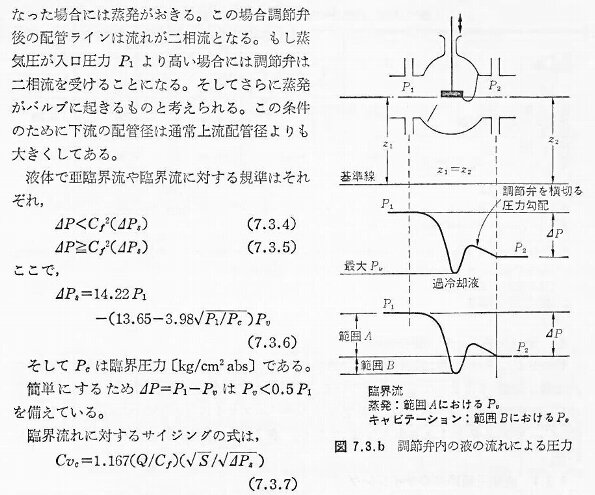

   その2です。


添付画像

【臨海流量係数-2.jpg : 72.9KB】




　───────────────────────────────────────
　■題名 ： Re:流体がフロンガスの場合の調節弁のCv値その3
　■名前 ： こてつ
　■日付 ： 08/4/10(木) 11:54
　-------------------------------------------------------------------------

   その3です。


添付画像

【臨海流量係数-3.jpg : 63.5KB】




　───────────────────────────────────────
　■題名 ： Re:流体がフロンガスの場合の調節弁のCv値その4
　■名前 ： こてつ
　■日付 ： 08/4/10(木) 12:04
　-------------------------------------------------------------------------

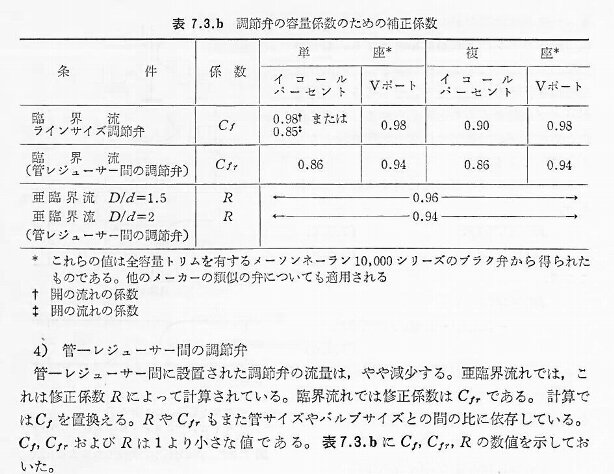

   その4です。



なお、本文中のＳは比重、Ｑは流れの温度に対する体積流量（ｍ3/ｈ）です。



申しわけありませんが、私はたまたま式がのっている本を持っていただけで、

理解していませんので内容の質問はしないで下さい。



あしからず


添付画像

【臨海流量係数-4.jpg : 72.9KB】



━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
