Ｐａｇｅ 3713 ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 建築設備フォーラムへ ┃ 会議室に戻る ┃ ＩＮＤＥＸ ┃ ≪前へ │ 次へ≫ ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ ▼水冷チラー 既設冷水回路の負荷側系統配管損失抵抗 かっちゃん 20/9/1(火) 16:10 ─────────────────────────────────────── ■題名 ： 水冷チラー 既設冷水回路の負荷側系統配管損失抵抗 ■名前 ： かっちゃん ■日付 ： 20/9/1(火) 16:10 -------------------------------------------------------------------------

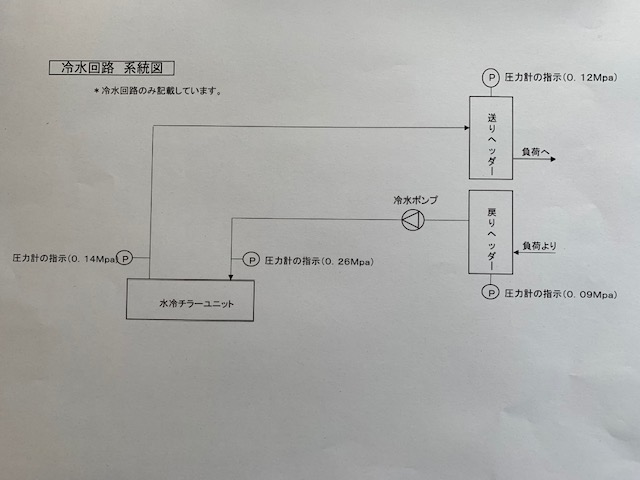

| 度々このサイトで勉強をさせて頂いています。今回も質問をさせて下さい。 現在、既設水冷チラーを新設空冷チラーに更新の計画があります。参考図として、「冷水回路 系統図」を添付致します。そこで質問ですが、「既設冷水回路の負荷側系統配管損失抵抗」の考え方としては、【負荷への送りヘッダー圧力（0.12Ｍｐａ）－負荷からの戻りヘッダー圧力（0.09Ｍｐａ）＝0.03Ｍｐａ】と言う考え方で宜しいでしょうか？単純な事かも知れませんが、近くに質問出来る方もおらず、自分の考え方に自信が持てません。どうぞご教授をお願い致します。  【既設 冷水回路 系統図.jpg : 49.8KB】 |
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
